Грабли ворошилки для мотоблока своими руками

Виды устройств

Все грабли-ворошилки классифицируются по нескольким признакам, что позволяет отыскать определенное отличие между всем представленным на рынке ассортиментом.

Если брать во внимание характер создания валков из сена, то тут выделяют два типа агрегатов:

• Поперечные ворошилки;
• Боковые грабли.

Разница заключается в совершающихся движениях относительно собираемого сена, травы.

Значимым отличительным признаком является основной рабочий элемент, которым оснащаются ворошилки.

1. Колесно-пальцевые механизмы. Позволяют собирать сухую траву, своими руками задавать необходимый вам размер образующихся валков. Подобные агрегаты имеют легкую амортизацию, что способствует их адаптации даже к самым сложным земельным участкам с далеко не ровным рельефом. Турецкие грабли считаются одними из наиболее эффективных средств по сборке сена. Модели Солнышко получили свое название за счет формы рабочих инструментов. В зависимости от оснащения, устройство может иметь 4 или 5 колес. С помощью таких ворошилок существенно повышается эффективность сборки урожая, минимизируются временные затраты на проводимые работы.
2. Барабанные устройства сборки. Узел основан на трубе внушительной толщины стенок. Это обеспечивает высокий уровень прочности конструкции. Барабанные механизмы отличаются тем, что сгребающие колеса располагаются независимо друг от друга.
3. Зубовые механизмы. У этих ворошилок конструкция предусматривает наличие специальных зубцов, которые способствует сборке травы. Они совершают вращения в плоскости, располагаются параллельно по всей конструкции. При этом вокруг узла совершает вращение эксцентрик в постоянном режиме. С помощью такой системы грабли меняют угол наклона рабочих зубцов.

В зависимости от максимальной тяги, ворошилки можно разделить на две

• Лошадиные. Их мощность незначительная, потому применяют преимущественно с помощью мотоблока;
• Тракторные. Здесь основным устройством выступает трактор, который тянет за собой грабли.

Принимая во внимание особенности оснащения, агрегирования, различают три разновидности устройств. https://www.youtube.com/embed/Oc2KyWG4-Kk

Важно отметить, что механизмы ворошилок бывают четырех типов:

Важно отметить, что механизмы ворошилок бывают четырех типов:

• Роторные;
• Поперечные;
• Колесно-пальцевые;
• Колесные.

Роторные агрегаты наиболее функциональные, но от этого и самые дорогие. Если роторные модели занимают первое место, то вторая строчка за колесно-пальцевой системой. Как и роторные устройства, они эффективно сгребают и ворошат сено. При этом роторные способны собирать свежую траву влажностью до 70 процентов, а колесно-пальцевые — только сухое сено.

Не забывайте, что запчасти к приобретаемой сельскохозяйственной технике должны быть доступными и качественно изготовленными. Если запчасти потребуется ожидать по несколько недель, пока их доставят из-за границы, это может негативно отразиться на показателях сбора урожая. К тому же, отечественные производители выпускают достойные агрегаты, да и запчасти к ним найти легко.

Работа с граблями не составит большого труда. К каждой модели сборщика прилагается инструкция. В ней подробно указано устройство модели, ее технические характеристики

Обратите свое внимание на представленные рекомендации по эксплуатации, уходу и профилактике. В случае возникновения поломки ворошилки, лучше обратиться в сервисный центр, поскольку производитель предоставляет гарантию на свою продукцию. А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками

Это не сложно

А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками. Это не сложно.

Грабли для мотоблока: как сделать самому?

Функциональность хоть какого мотоблока напрямую зависит от используемого оборудования подвесного. Для формирования посадочных борозд употребляется почвенная фреза либо плуг.

Для ухода за сельскохозяйственными культурами употребляется окучник, чтобы собрать сбор корнеплодов фермеры употребляют картофелекопалку.

Какую роль авсолютно во всем этом обилии играют грабли для мотоблока? Используя этого приспособления есть вариант разровнять грунт после посадки семян, или очистить двор от опавшей листвы. Поэтому хоть какой грамотный крестьянин имеет данный вид оборудования ассортименте.

Как сделать самодельный отвал на мотоблок

Мотоблок прослужит качестве бульдозера для выравнивания грунта, очистки тротуаров либо дорог от грязищи и снега. Для этой цели его нужно сделать самодельный отвал на мотоблок, обычно употребляется листовой металл шириной 1-2 мм. Внутри отвала привариваются четыре стальные ребра (жесткости) из листа шириной 3-4 мм.

Тут по месту высверливают отверстия для скрепления отвала со штангами в строго вертикальном положении в отношении к передку мотоблока. Низ отвала также лучше обшить жестью, чтобы он не зарывался в землю.

• 1 – лист отвала (жесть);
• 3.2 – стойка 4шт (ребра жесткости);
• 3 – нижний лист отвала (жесть);
• 4 – нож;5 – проушина крепления тяги.

Устанавливаем дышло и стойки

• Установка косых опор. Несколько стальных квадратов привариваем строго по параллели вместе к оси. Разницу в длине можно убрать болгаркой.
• Крепление дышла. Измерив расстояние от опоры до опоры, определяем центр, где расположится дышло. Для этой цели понадобится труба с толстой стеной поперечником 3 см. Высоту устанавливается на ваш выбор. Труба желательна обязательно толстостенной, так как на грабли действует большая нагрузка.
• Изготовление зацепа дышла. Тут уже что остается сделать нашему клиенту делается на ваш выбор мастера:приварить обыденную прямую трубу либо же выгнуть ее. Принципно чтобы само дышло было отлично прикреплено.

Конструкция и материалы

Устройство этого садового инструмента довольно простое и состоит из двух частей: черенка и прикрепленной к нему поперечной планке с зубьями, которая служит рабочей частью конструкции. Количество и размеры зубьев могут меняться у разных модификаций инструмента и зависят от его предназначения и материала, из которого он изготовлен.

Простые садовые грабли чаще всего производят из следующих материалов:

– железо, покрытое краской (недостатки: большая масса и быстрая изнашиваемость);

– сталь (достоинство – долгий срок службы; недостаток – очень тяжелое);

– алюминий (достоинства: хорошее качество и относительно небольшой вес);

– пластик (достоинство – легкость; недостаток – малая прочность);

– дерево (достоинства: легкость и прочность).

В настоящее время можно купить весь садовый инвентарь в магазинах, однако качественные грабли из металла стоят довольно дорого, а деревянные и вовсе практически отсутствуют в продаже. Именно поэтому многие дачники и садоводы предпочитают сделать нужный им инструмент своими руками.

Изготовление из дерева

Чтобы сделать черенок и основную рабочую часть своими руками из дерева, необходимо запастись несколькими видами древесины. Для изготовления черенка лучше взять легкие породы дерева, например, такие:

– сосна – легкая, влагоустойчивая, но не слишком прочная;

– береза – легкая, прочная, хорошо поддающаяся механической обработке;

– тополь – легкий и простой в обработке.

Чтобы сделать своими руками рабочую часть с зубьями, потребуется более твердые и прочные сорта дерева, такие, как дуб, рябина, вяз и др. они довольно тяжелые и трудно поддаются обработке, но служить будут дольше.

Для начала нужно изготовить из подходящего дерева брусок размерами 60х5х3 сантиметров и обстругать его с помощью рубанка. Затем дрелью просверлить в полученной деревянной колодке несколько отверстий диаметром от 1 до 1,5 см для зубьев на расстоянии примерно по 4 см один от другого.

Следующий этап – производство зубьев. Легче всего их будет выстругать их деревянных заготовок с помощью острого ножа. Длина зубьев от 10 до 12 см. Форма – любая, но концы зубьев нужно обязательно заострить

При этом важно помнить, что диаметры головок зубьев должны быть больше на 1-2 мм, чем диаметры просверленных отверстий в колодке

Черенок для инструмента обычно делают прямым. Поверхность дерева желательно ошкурить наждачной бумагой. На одном конце будущего черенка проделать пропил длиной около 25 см и закрепить его с помощью муфты и гвоздей. Затем развести в разные стороны пропиленные части на ширину 15 см и каждую немного заострить.

Изготовление из металлической трубы и арматуры

Для того, чтобы сделать более прочные металлические грабли из подручных материалов своими руками, потребуется сварочный аппарат. Сначала нужно найти подходящую стальную трубу с тонкими стенками и отрезать от нее два кусочка разной длины: один побольше (от 30 до 35 см), другой поменьше (15 см). На длинный отрезок будут приварены зубья, а короткий соединит черенок и рабочую часть. Затем нужно сделать около 6-7 зубцов длиной до 15 см, отпилив их из арматурного прута.

После этого требуется расплющить длинный кусок трубы до плоского состояния (например, с помощью кувалды или молотка), затем приварить зубцы к полученной полосе на равном расстоянии друг от друга. Посередине полосы под углом 90 градусов к зубцам приварить держатель черенка (короткий кусок трубы), в котором должно быть просверлено отверстие для крепления черенка с помощью самореза.

Грабли, сделанные своими руками, зачастую становятся самым удобным и любимым инструментом для работы на участке. Это неудивительно, ведь самодельный инвентарь подгоняется под физические параметры своего владельца, а также под виды работ, для которых его изготовили.

Навесные и роторные ворошилки своими руками

Теперь ознакомимся с процессом сборки и монтажа ворошилки своими руками. Мы рассмотрим два варианта конструкции: роторная и типа «Солнышко».

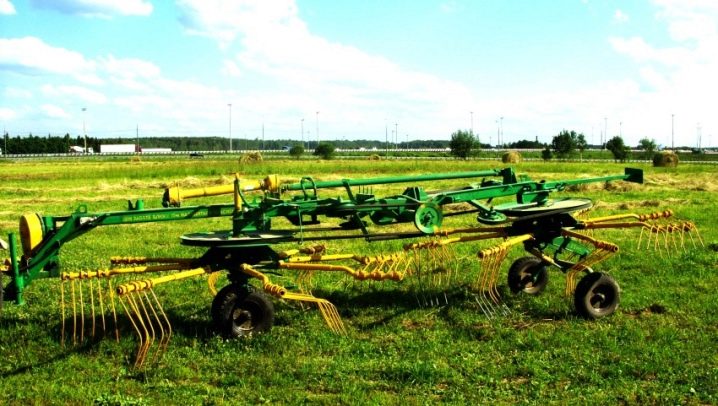

Роторная ворошилка

В самом начале нужно изготовить раму из металлических трубок, габариты которой напрямую связаны с мощностью и тягой вашего мотоблока или трактора. Одинаково эффективным будет использование трубы круглого или квадратного сечения. Впрочем, с последней работать будет немного проще, так как вы сможете лучше состыковать детали, подогнав их четко под размер. При этом конструкционная особенность заключается в том, чтобы сделать одну из сторон рамы одного размера с навеской, а другую изготовить в виде сужающегося к концу элемента. При помощи карданного вала будет приводиться в действие сам ротор, который необходим для работы ворошилки. Альтернативой карданному валу может послужить и подержаный задний мост от легкового автомобиля.

Если вы делаете ворошитель, который будет крепиться к трактору, следует снабдить вал отбора мощности специальным понижающим редуктором. Такая необходимость обусловлена тем, что большинство тракторов производит около 540 оборотов в минуту, что является слишком высоким темпом для самодельного ворошителя.

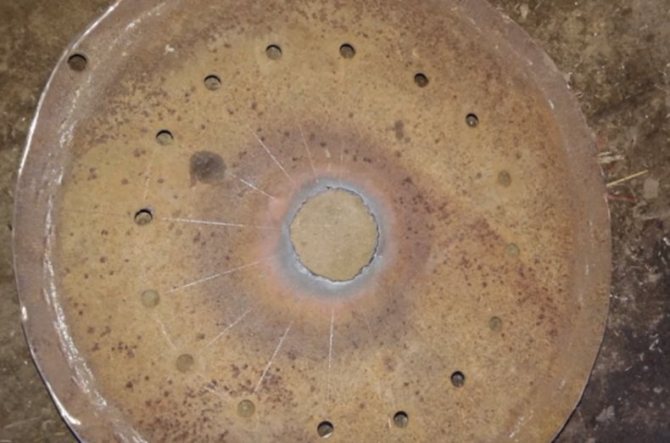

В качестве самого ротора будет использоваться металлический автомобильный диск, к корпусу которого нужно приварить 10 одинаковых по длине и толщине трубок таким образом, чтобы получить в итоге своеобразное «солнце», то есть трубки должны немного выходить за пределы диска.

После того как трубки заняли свое место на заранее размеченном автомобильном диске, можно приступать к креплению зубьев для ваших механических граблей. Такие зубья можно сделать из толстой металлической проволоки и из прочного стального прута. Вооружившись сварочным аппаратом, присоедините все зубья к ротору. Вот и все. Роторная ворошилка готова к испытаниям и дальнейшей эксплуатации.

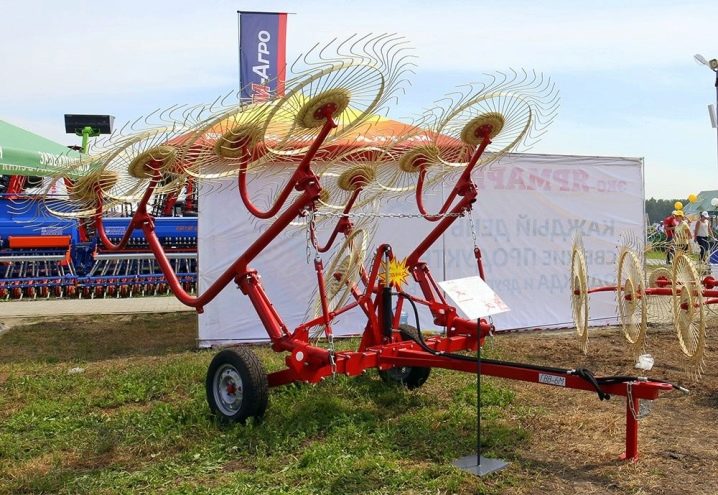

Классический ворошитель типа «Солнышко»

Этот тип ворошилки предполагает трехколесную конструкцию для мотоблоков и пятиколесную — для тракторов, ввиду их разной силы тяги.

Для ее создания вам понадобятся:

• металлические трубки квадратного или круглого сечения;
• толстая стальная проволока;
• несколько металлических листов толщиной около 4 мм.

Схема построения граблей ворошилок При помощи болгарки и сварочного аппарата производится нарезка и скрепление между собой стальных трубок, которые образуют основную раму устройства. На раму из трубок крепятся кронштейны для колес. Сами диски будущих ворошителей изготавливаются из листов прочной стали (как вариант можно использовать рамы от велосипедных колес, но их нужно дополнительно усилить металлическими прутами и накладками, чтобы они не развалились при эксплуатации).

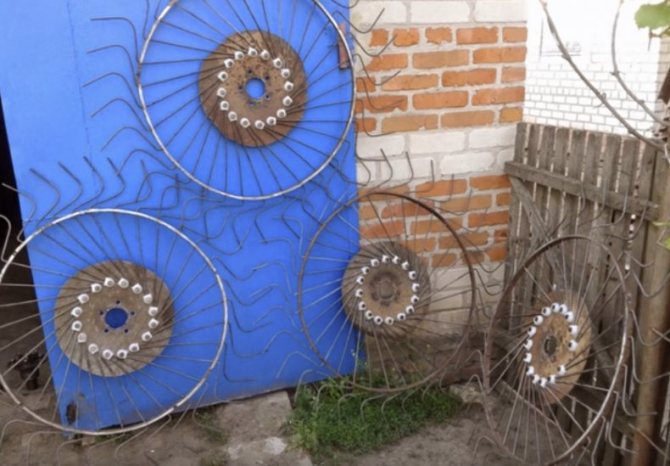

Используя толстую стальную проволоку, изготовьте пальцы (крючья), которые станут своеобразными заборниками для скошенной травы, соломы или опавших листьев. Лучше сделать такие крючья заменяемыми — для этого используйте зажимные механизмы или крепления на болтах, которые можно будет разобрать при необходимости и произвести замену.

Для успешного монтажа таких игольчатых колес необходимо использовать подшипники, которые вкладываются в ступицы.

Следующим этапом сборки ворошилки своими руками станет монтаж навески, при помощи которой и будет производиться стыковка с транспортным средством. Такую навеску нужно дополнительно снабдить стальными пружинами для амортизации и специальными элементами подъемного механизма, который будет отрывать грабли от земли в необходимых местах и возвращать их на место, когда машина займет нужную позицию и сможет продолжать работу.

Прогресс в технологиях и модернизация орудий труда стали незаменимыми атрибутами нашей повседневной жизни. Сейчас вы узнали, как собрать в домашних условиях навесные ворошители своими руками. Теперь вы сможете существенно облегчить свой труд, когда речь зайдет о сгребании опавшей листвы или скошенного сена, вам не придется вручную переворачивать сено со всех сторон. За вас эту долгую и трудоемкую операцию сможет выполнить ворошитель.

Читать так же: Как своими руками приготовить дрова для копчения: выбор древесины, способы заготовки щепы и полезные советы

ВИДЕО: ИНСТРУКЦИЯ ПО СОЗДАНИЮ ГРАБЛЕЙ ВОРОШИЛОК НАВЕСНЫХ 4-Х КОЛЕСНЫХ

О принципе работы

После того как выполнены работы по кошению травы, обязательно последует подготовка травы для превращения ее в сено, поэтому все остальные работы проводятся по уборке травы после сенокоса. Скошенная трава сенокосилкой сгребается, для подсушивания переворачивается и оборачивается в валки.

Отличная система амортизации помогает навесное оборудование эффективно использовать для определенного земельного участка. Благодаря тому, что колеса работают автономно, насадка может выполнять свои функции в любых условиях земельного рельефа. Шарнирная система используется в ходовой части конструкции.

Самодельные грабли для мини-трактора

Конструкция насадки «грабли» при желании может быть выполнена своими руками. Сконструировать такую насадку проблем особых не составит, тем более не нужно закупать специальные запчасти, материалы, подойдет любая «коллекция» металлолома, просто отлично будет, если там найдется несколько металлических труб для водопровода и прут, который можно будет округлить в форме полумесяца.

На специальную втулку нужно будет надеть круглый специальный стержень, который нужно посадить, немного простучав по его поверхности. Для получения захватывающей части конструкции подойдет любой металлический прут, который нужно будет округлить. Все детали конструкции привариваются сваркой.

Самодельные грабли для минитрактора могут быть изготовлены с помощью деревянной основы, на которую будут крепиться металлические части. Интересное видео можно посмотреть по этой теме в интернете. При конструировании насадки самостоятельно можно упростить конструкцию, если, например, закрепить все поворотные механизмы будут крепиться без подшипников.

Грабли любого типа, даже сделанные своими руками можно приспособить под любую модель мини-трактора. Вообще-то, грабли – орудие древнее и всегда востребованное в сельской жизни. Ручные грабли сделаны чаще из дерева, так как легче держать инструмент в работе. Но производительность ручных грабель очень низкая, да и уложить готовое сено ими в валки трудно и нерентабельно, поэтому насадка в виде грабель идеально поможет справиться с сушкой и сбором сена, особенно в дождливую пору.

Популярные модели

Отечественный рынок с/х оборудования представляет большое количество грабель-ворошилок. Среди них присутствуют как зарубежные агрегаты, так и устройства российского производства.

Наиболее востребованным из них является модель ГВК-6. Изделие производится на предприятии исправительного учреждения №2 города Рязани и активно экспортируется в страны ближнего зарубежья. Оборудование может агрегатироваться посредством колёсных тракторов классов 0,6-1,4 и закрепляется на них как обычное прицепное устройство. Особенностью ворошилки ГВК-6 является её способность работать с сырой травой, влажность которой достигает 85%. Для сравнения, польские и турецкие аналоги могут справиться только с 70%-й влажностью.

Длина агрегата составляет 7,75 м, ширина – 1,75 м, высота – 2,4 м, а ширина захвата достигает 6 м. При этом ширина валков равна 1,16 м, высота 32 см, плотность – 6,5 кг/м3, а расстояние между двумя соседними валками – 4,46 м. В рабочем положении устройство способно передвигаться со скоростью до 12 км/ч, а при транспортировке – до 20 км/ч. Модель «ГВК-6» отличается высокой производительностью и за час обрабатывает площадь до 6 га. Вес граблей составляет 775 кг, стоимость одной секции – 30 тыс. рублей.

Следующая популярная модель ГВР-630 сходит с конвейера завода-производителя «Бобруйскагромаш». Агрегат также используется в виде тракторного прицепа, а соединяется с тягачом посредством гидросистемы и вала отбора мощности. Рабочий узел устройства имеет итальянское происхождение и представлен в виде асимметричной разборной рамы с установленными на ней двумя роторами. На каждом роторе установлено по 8 граблин, закреплённых на нём при помощи ступицы. Каждая граблина оснащена шестью зубьями, расположенными под прямым углом. Высота роторов над уровнем земли регулируется посредством гидропривода, расположенного на левом роторном колесе, что позволяет осуществлять грабление полей с уклоном и сложным рельефом.

Принцип работы этой модели несколько отличается от принципа работы моделей других марок и заключается в следующем: при разнонаправленном вращении роторных колёс зубья собирают скошенную траву и укладывают её в валки. При изменении направления вращения машина, наоборот, начинает ворошить покос, повышая тем самым воздухообмен и ускоряя высушивание травы. Модель отличается большой шириной захвата, достигающей 7,3 м и высокой производительностью сгребания, составляющей 7,5 га/ч. Это на 35% превышает средние показатели большинства других моделей. Кроме того, устройство является очень маневренным и в сравнении с другими моделями позволяет сократить расход топлива в 1,2 раза. Весят такие грабли 900 кг, а их стоимость – в пределах 250 тыс. рублей.

Следует обратить внимание и на валкообразователь ГВВ-6А производства завода «Бежецксельмаш», расположенного в Тверской области. Модель высоко оценивается российскими и зарубежными фермерами, достойно конкурирует на современном рынке с западными образцами

Агрегат способен обработать 7,2 га за час и имеет довольно высокую рабочую скорость, равную 14,5 км/ч. Ширина захвата устройства составляет 6 м, а валковая ширина при сгребании равна 140 см. Вес устройства достигает 500 кг, стоимость – около 100 тыс. рублей.

Разновидности насадок

В хозяйстве могут пригодиться различные насадки. Поэтому чем больше их будет у мотоблока, тем лучше. Грабли есть ленточные, поперечные либо с ворошителями, выбор зависит от того, для какой цели будет использован мотоблок (например, для сбора сена, листвы либо мусора) и модели техники. Некоторые виды можно применять даже для сбора снега и очистки дорожек.

Огромное разнообразие моделей предлагают специализированные магазины. Здесь можно найти любое навесное оборудование для мотоблока по вполне доступным ценам. Значительно дешевле обойдется изготовление граблей своими руками.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Особенность этого мотоблока – наличие специального адаптера для разных видов навесного оборудования.Оно подходит для любых видов техники, потому что адаптер подстраивается под любой размер насадок. Ширина рабочей части граблей – около 1,5 м. Это позволяет выполнять высококачественные сельскохозяйственные работы на территориях разной площади.

Конструкция граблей имеет пружинную основу. Благодаря этому, они легко идут по земле и изменяют амплитуду. Грабли достаточно гибкие, они работают без поломок. Пользователю нет необходимости часто менять зубцы. Насадка опускается и поднимается с помощью легко встроенного ручного механизма.

Мотоблок Нева

Благодаря удачно подобранной конструкции граблей ворошилок для мотоблока Нева, можно эффективно переворачивать сено, убирать солому и листья. Насадка превращает этот мотоблок в производительное оборудование для решения многих важных задач.

С помощью этих граблей можно:

• обрабатывать и подготавливать почву на небольших участках (0,2-0,3 га);
• убирать урожай и заготавливать траву;
• эффективно убирать приусадебные участки.

Вариант граблей «Солнышко»

При уборке и заготовке сена очень важно, чтобы оно равномерно просыхало со всех сторон, не слеживалось и не прело. Для этого применяют грабли ворошилки для мотоблока «Солнышко». За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня

За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня.

Важно! Эти грабли должны быть в любом хозяйстве, где на зиму заготавливается сено. Они гарантируют высокое качество работы и превосходный результат. Название механизма связано с его формой

Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы

Название механизма связано с его формой. Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы.

Существуют двух,- трех,- и четырехколесные грабли. Чем больше у них колес, тем больше ширина участка. Например, четырехколесные грабли могут переворачивать сено на участке шириной 2,8 метра, сгребать – на ширине 1,8 метра.

Грабли-ворошилка «Солнышко»

С помощью этой техники в час можно убрать сено на площади 1 га. Это отличный результат, по сравнению с другими способами сбора корма. Так как мотоблок способен развивать скорость до 10 км/ч, то скорость выполнения работ еще больше увеличивается.

Для сбора сена эффективно применяются поворотные виды механизмов с несколькими видами насадок и лопастями.

Существует 5-колесная модификация граблей. Она имеет 3,7 метра в длину. Колеса расположены в косом положении. Это увеличивает эффективность ворошения сена и ускоряет работы. При этом потерь в процессе сгребания нет. Производительность мотоблока, оснащенного этими граблями, – от 1,5 до 2,5 гектара в час. Вес устройства – 140 кг.
