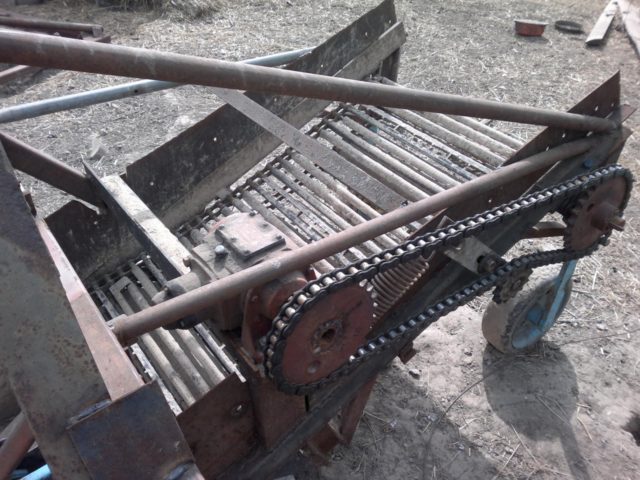

Транспортерная КК к мотоблоку своими руками

Транспортерные копалки можно изготовить как небольшого размера, предназначенные для мелких домашних хозяйств, так и большие, которые используют в сельхозпроизводстве. Процесс изготовления копалки транспортёрного типа достаточно сложный в сравнении с простыми видами. Поэтому не имея достаточного опыта в изготовлении подобных механизмов — лучше купить готовый агрегат в магазине сельхозтехники.

Рекомендация! Транспортерное устройство лучше делать, используя схемы и чертежам моделей производственного образца.

Рассмотрим основные этапы процесса изготовления и сборки транспортерного картофелекопателя для мотоблока для копки картофеля:

1. Варка рамы из профиля стали и уголков.
2. Вырезка лемеха-ножа из куска стали.
3. Вставка в основную раму колесиков или валов для ленточного механизма транспортера.
4. Создание ленточного конвейера из цепи, арматурных заготовок.
5. Установка крепежа и кронштейна для закрепления редуктора и зубчатой передачи.
6. Монтаж на раму транспортной ленты и прочих устройств.
7. Монтаж в каркасную часть лемеха и колес.

Ручная копалка для картошки проще в изготовлении, но работать с ней сложнее.

Отпугиватели грызунов, характеристика

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Виды лопат

Лопата предназначается для работы с сыпучими материалами и почвой. Она состоит из двух частей – совка или ковша и черенка (рукоятки). Первые изделия были деревянными или костяными (материалом выступали рога и кости лосей). Со временем полотно стали обивать листовым железом, а потом изготавливать из целого листа металла. Последний вариант приобрел ряд достоинств: он легче, прочнее и удобнее.

Перед выбором инструмента следует изучить его виды и назначение.

Исходя из сферы применения лопаты подразделяют на несколько видов.

Для сада и огорода:

1. Универсальная садовая подходит для выполнения различных задач на участке. Лоток у нее прямоугольный, загнутый вперед, по внешнему виду напоминает совок. В некоторых на черенке есть поперечная рукоятка.
2. Лопата-рыхлитель позволяет рыхлить грунт, не переворачивая его.
3. Для копки используют лопату, предназначенную для рубки корневых систем и перекапывания верхнего слоя почвы.

Погрузочно-разгрузочные:

• зерновые;
• для щебня и песка;
• угольные;
• металлургические.

Снегоуборочная относится к совковому типу. Ее особенность – широкое пластмассовое, алюминиевое или фанерное полотно.

Малогабаритные:

• автомобильный вариант – для освобождения колес, увязших в снегу или земле;
• туристическая лопата – телескопическая или складная конструкция (многофункциональное приспособление, сочетающее совок, топор, штык, пилу);
• саперная лопатка – конструкция (нередко складная), предназначенная для военных, часто оснащенная дополнительными функциями и применяемая как холодное оружие.

Для работы на загородном участке подходит садовый инвентарь с классическим ковшом и рукоятью. Он незаменим для длительной копки огорода и садовой зоны. Погрузочно-разгрузочные изделия узкоспециализированные и задействуются при выполнении ограниченного перечня работ.

По конструкции лопаты подразделяют на следующие виды:

• складная характеризуется компактностью, благодаря чему ее можно возить с собой в машине;
• штыковая предназначена для земельных мероприятий и активно используется в сельскохозяйственных работах (плоская с заостренным наконечником, в верхней части имеет «наступы» для ноги);
• совковая – лопата с ковшом в форме прямоугольника, предназначенная для работы с различными сыпучими материалами;
• телескопическая имеет регулируемую длину рукояти, что дает возможность получить нужную длину черенка в зависимости от роста пользователя.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

Самодельные картофелекопалки

Приобретение картофелекопалки – недешевая покупка. При небольших затратах данный агрегат домашний мастер может сделать самостоятельно.

Необходимые инструменты

• Сварочный аппарат;
• Угловая Шлифовальная Машинка (болгарка) с дисками;
• Дрель, сверла
• Штангенциркуль, угольник, чертилка, рулетка;
• Набор ключей;
• Кувалда;
• Газовая горелка;
• Крепежные элементы.

Изготовление веерной копалки

Для лемеха берут листовое железо толщиной 5 миллиметров, либо старые диски от циркулярной пилы. Металл отрезают по контуру, далее его либо загибают, либо соединяют куски с помощью сварки по форме культиватора «Ласточкин хвост». Для того, чтобы согнуть металл, его предварительно нагревают газовой горелкой. После придания формы данному элементу конструкции, его надо закалить. Для закаливания металл разогревают до вишневого цвета газовой горелкой и опускают в отработанное машинное масло.

Для зубьев копалки берут арматурные прутья или стальную проволоку диаметром 8-10 мм. Зубья приваривают на тыльную сторону лемеха так, чтобы, расходясь, они образовывали веер.

Для стойки используется стальная полоса длиной 400 мм. толщиной 8 мм и шириной 50 мм. Одним концом стойка приваривается к лемеху, на втором конце через 50 мм. сверлятся 4 отверстия диаметром 10 мм. Используя эти отверстия осуществляется наклон и погружение копалки в грунт.

Для полевой планки используют полосу металла длиной 300 мм., шириной 50 мм, толщиной 6мм. Ее приваривают так, чтобы она была параллельна подошве лемеха.

Веерная картофелекопалка присоединяется к мотоблоку через универсальную сцепку.

Изготовление вибрационной копалки

Аппарат вибрационного типа, в отличии от веерного, более качественно выбирает картофель из грунта, работает с более высокой производительностью и, поэтому, является наилучшим выбором при уборке урожая. Конструкция его более сложная, но полученный результат окупает потраченные усилия.

1. Для изготовления рамы из квадратной трубы сечением 40*40 мм. отрезают два куска по 60 мм. и два куска по 400 мм. Из этих четырех кусков трубы сваривают прямоугольник.
2. Сверху рамы приваривают две направляющие для эксцентрикового механизма, сделанные из трубы квадратного сечения 30*30 мм.
3. Спереди рамы из уголка, а так же П-образного профиля делают прицепное устройство. В устройстве соосно просверливают три отверстия диаметром 14 мм для соединения штифтами мотоблока и копалки.
4. Для установки вертикальных тяг управления на расстоянии 70 мм. от края рамы снизу привариваются косынки, сделанные из полос металла шириной 50 мм, толщиной 5 мм. С другого конца рамы вертикально приваривают направляющие для стоек колес. Направляющие делают из квадратной трубы 30*30 мм. длиной 150 мм. На концах направляющих просверливают отверстия диаметром 9 мм., напротив которых приваривают гайки. В данные отверстия вкручивают болты регулировки стоек колес диаметром 8 мм.
5. Для изготовления рала два металлических прямоугольника 200 на 150 мм с помощью болтов крепят к стойкам вертикально. Снизу к прямоугольникам приваривают полосу шириной 150 мм, длиной 400 мм толщиной 5 мм, которая и будет поддевать пласт земли и подавать клубни на решетку. Наружный край полосы надо чуть закруглить, чтобы при движении клубни не разрезались.
6. Для изготовления решетки к ралу приваривают на равномерном расстоянии 10 прутьев диаметром 10 мм, длиной 400 мм.
7. Стойки для колес делают из квадратной трубы 25*25 мм, к которым с нижнего конца привариваются шпильки, на которые одеваются колеса. Колеса подбирают от садовой техники диаметром 150мм. Стойки между собой соединяются снизу квадратной трубой 30*30мм, на которую приварены 10 прутьев диаметром 10 мм, длиной 40 мм. Сверху в стойках сверлят через 50 мм отверстия диаметром 8.5 мм для вкручивания стопорного регулировочного болта.
8. Эксцентриковый механизм, приводы и ремень применяют от промышленных копалок. Узел ставят сверху на направляющие, регулируя натяжение ремня перемещением механизма по направляющим. К приводам на болтах прикручивают рало. При необходимости приводы болтовыми соединениями удлиняют полосой металла шириной 50 мм и толщиной 4 мм.
9. Всю конструкцию красят от ржавчины нитрокраской.
10. При применении эксцентрикового механизма не со шкивом (под ремень), а с шлицами под вал отбора мощности данный механизм можно использовать за минитрктором.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

Порядок изготовления картофелекопалки своими руками

Перед тем, как сделать оборудование, потребуется подготовить материал и оборудование. Для работы необходимо:

• Несколько листов металла, швеллера и металлические уголки;
• Болты и гайки;
• Сварочный аппарат;
• Болгарка;
• Рулетка;
• Кувалда.

Собрав все необходимое, можно приступать к изучению чертежей. В них указан материал каждого из элементов и их размеры.

Очень важно досконально изучить схему, чтобы при работе не отвлекаться на поиски нужной информации

Процесс сборки выглядит следующим образом:

1. Для начала возьмите металлические уголки, швеллер длиной 1,2 м., и начните сваривать раму;
2. Для монтажа механизмов регулировки приварите отдельный швеллер, отступив вниз от рамы на 30 см.;
3. После этого необходимо приварить стойки. Начните делать это с любого края, приваривая детали в вертикальном положении. Между ними должна быть дистанция 15 см. Сначала приварите длинную 50-сантиметровую стойку, а потом по очереди крепите детали на несколько сантиметров меньше;
4. Далее стойки соединяются кусками оставшегося швеллера. Таким образом, у вас должен получиться своеобразный металлический треугольник;
5. К нему приварите металлическую пластину. После этого согните ее кувалдой и зафиксируйте с обратной стороны;
6. Прикрепите лемех к элеватору посредством болтов;
7. Приварите к раме арматуру, а по сторонам закрепите толстый надежный металл, который будет удерживать клубни на конструкции;
8. Закрепите валы на элеваторе;
9. Зафиксируйте редукционный блок на стержне при помощи подшипников;
10. В конце останется собрать опорно-транспортный механизм.

Если вы все сделаете согласно алгоритму, то в результате получите надежное устройство, которое прослужит вам не один сезон.

При изготовлении оборудования стоит прислушиваться к советам специалистов. Эксперты не советуют использовать слишком толстый металл – вполне достаточно листов, толщиной 5 мм. Если вам нужна небольшая конструкция, то сделать ее можно при помощи шарниров от старого авто или трактора. Для больше надежности вместо болтов используйте сварку.

Как сделать самостоятельно?

Каждый человек может купить картофелекопалку к мотоблоку «Нева». Любая из них имеет совсем простую конструкцию и разные преимущества. Чтобы немного облегчить свой выбор, можно сделать ее своими руками. Тем более что особых затрат и усилий не понадобится. Для изготовления самой простой модели достаточно будет взять обычную старую лопату и несколько арматурных прутьев. Если прутьев нет, то сгодятся зубчики из ненужных вил.

А вот самодельная вибрационная картофелекопалка потребует не только изучения мотоблока, но также и грамотно сделанных чертежей. Кроме этого, необходимо помнить, что такая конструкция сможет в итоге справиться с разными грунтами: и легкими, и тяжелыми.

Чтобы приступить к работе над копалкой, необходимо знать, из каких элементов она состоит. В первую очередь – это ходовая часть, затем самой рамы, некоторых подвесных элементов, а также регулировочной тяги. Ознакомившись с ними, можно приступать к разработке чертежей, где нужно подробно указать все размеры будущей конструкции.

После этого начинается сама работа над моделью. Ее можно сделать в несколько этапов.

• Первое, что надо сделать – это сконструировать раму. Для этого понадобится любая имеющаяся дома труба с подходящим размером. После этого ее нужно разрезать на части, а затем сварить.
• Далее необходимо установить перемычки, которые нужны для того, чтобы можно было установить тяги для управления всей конструкции. Их надо закрепить на четвертую часть всей длинны рамы. Со стороны, которая находится напротив, прикрепляются колеса.

• После этого можно заняться установкой вертикальных стоек. Для этого в том месте, где уже есть перемычки, необходимо прикрепить два небольших квадрата, причем металлических. Далее ставятся стойки, которые в итоге должны быть соединены небольшой полоской, сделанной из металла.
• Затем можно приступать к изготовлению рала. Одна заготовка прикрепляется к стойкам, а вторая – с другой их стороны. После этого их надо сварить вместе и изогнуть в нужную форму.
• Далее делается решетка. Для этого к ралу необходимо прикрепить прут, а вторую его часть вывести и прикрепить к тягам.
• В завершение всего нужно установить колеса, после чего заняться регулировкой тяговой системы.

Конечно, для многих огородников, сделать такую нестандартную самодельную конструкцию будет тяжело. К тому же возможно, заводской агрегат будет и прочнее, и лучше. Однако, сделав копалку дома, ее можно подогнать именно под те грунты, которые находятся на данном участке.

Выбор в любом случае остается всегда открытым. Сделать его в сторону покупной копалки, или сконструировать из подручных средств, немного сэкономив деньги.

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Рейтинг лучших моделей и их особенности

В зависимости от производительности и стоимости, лучшими моделями картофелекопалок, присоединяющихся к мотоблокам, являются следующие.

«Нева»

Агрегат идеально подходит для использования на огородах, так как рассчитана на обрабатывание небольших территорий. Имеет относительно небольшой вес (34 кг) при ширине 36 см и глубине захвата около 20 см. При среднем движении мотоблока 2 км в час, производительность составляет 0,2 га в час.

Преимущества	Недостатки
Наличие дополнительных колес	Не достает картофель глубокой посадки
Относительно невысокая стоимость 8-9 тыс. руб.	Не используется на твердых грунтах
Доступное техническое обслуживание (нет проблем с покупкой комплектующих)
Может использоваться при наличии на поле сорняков, что не влияет на качество уборки урожая

«ККМ-1»

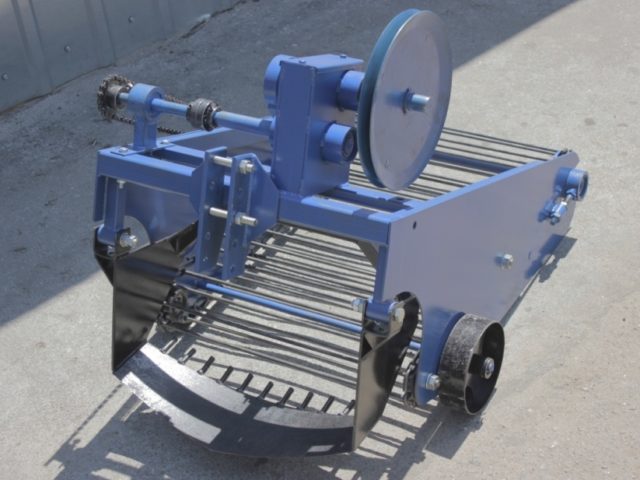

Картофелекопалка грохотного типа, которая оснащена мощными колесами, что значительно снижает нагрузку на мотоблок. Захват почвы осуществляется на глубине около 20 см. Ширина захвата составляет 37 см при массе агрегата в 40 кг.

Преимущества	Недостатки
Возможность уборки лука, свеклы и моркови без повреждения клубней	Используется только на легких и средних почвах
Относительно невысокая стоимость (до 12 000 рублей)
Простота эксплуатации
Подходит под большинство мотоблоков, имеет удобное съемное крепление

«КТ-51»

Предназначена для присоединения к средним мотоблокам, которые имеют шпоночный вал отбора мощности. Устройство транспортерного типа имеет массу около 50 кг с шириной обрабатываемой полосы 45 см. Глубина регулируется вручную (максимальная – 30 см).

Преимущества	Недостатки
Выполнена из высокопрочного металла	Достаточно высокая стоимость – около 28 000 руб.
Имеет продолжительный срок службы	Не используется для твердых и переувлажненных почв
Корнеплоды при уборке не повреждаются
Есть возможность ручного управления посредствам

«КВМ-3»

Картофелекопалка вибрационного типа предназначена для использования в твердых и суглинистых почвах. Имеет дополнительный нож, с помощью которого подрезается слой почвы, в котором находится картофель. При относительно невысокой цене эта модель полюбилась огородникам за быстроту и качество проделанной работы.

Преимущества	Недостатки
Стоимость около 8000 рублей	Иногда корнеплоды портятся при попадании в ножи
Высокая производительность и возможность применения на любых почвах
Простота использования

«Союзмаш ККБС усиленная»

Самый примитивный, но не менее популярный вариант картофелекопалок. Агрегат представляет собой небольшой плуг, от которого отходят лучами прутья. Плуг заглубляется в почву на 20 см, рыхлит ее и выводит картофель на поверхность, где она задерживается в прутьях, очищается от земли и выкладывается на поверхность.

Преимущества	Недостатки
Доступная цена – около 1000 р	Отсутствует крепление в комплекте
Прочная, но больше подходит для черноземов	Одновременно обрабатывает только 1 полосу

Картофелекопалка для мотоблока с применением грохотного отделителя урожая

Эта конструкция более сложна в изготовлении, однако производительность в 2-3 раза выше предыдущей модели. Если ваш засаженный картофелем огород имеет площадь несколько соток – есть смысл потратить время на создание эффективного приспособления. Оно окупится сэкономленными силами при уборке урожая.

Для изготовления понадобятся:

• Профтруба для изготовления рамы;
• Стальной лист 3-4 мм толщиной для ковша;
• Круг или арматура из обычной стали;
• Швеллер 30-30 мм для вертикальных тяг;
• Передняя ступица от любой заднеприводной легковушки, от тех же «Жигулей»;
• Редуктор от заднего моста ВАЗовской классики;
• Карданный вал (в случае подключения к валу отбора мощности);
• Шлицевое соединение от старой коробки передач;
• Колесо от старой сельхозтехники (можно купить готовое);
• Сварочный аппарат, болгарка, дрель;
• Крепежные элементы.

Картофелекопалка для мотоблока данной конструкции самостоятельно опирается на грунт при помощи одного или двух колес. Принцип действия указан на иллюстрации:

Несущая рама имеет две точки опоры. Подвес для мотоблока является тяговым устройством. Опорные колеса регулируют высоту конструкции над полем.

Редуктор приводится в движение валом отбора мощности мотоблока, или соединен с колесами картофелекопалки. Тяга, одним концом соединенная с кривошипно-шатунным механизмом, совершает колебательные движения.

С помощью шлицевого соединения приводятся в действие лемех (движется вперед-назад, как ковш экскаватора) и грохот (движется в стороны, как собачий хвост). В результате, каждая порция выкопанного картофеля отделяется от грунта и собирается в решетчатом накопителе.

Если у накопителя положительный угол наклона – можно периодически останавливать движение, и выгружать очищенный картофель в мешки. Или настроить отрицательный угол, тогда клубни будут равномерно выгружаться поверх почвы, для последующей просушки и уборки.

Важно! если необходимо убирать картофель во влажном грунте (например, после дождя) надо менять угол работы и глубину погружения лемеха. Для этого предусмотрите регулировочную винтовую тягу

Для этого предусмотрите регулировочную винтовую тягу.

Если такая конструкция слишком сложна для воплощения – можно изготовить более простую, с тем же вибрационным отделителем. Картофелекопалка, сделанная своими руками, дает большой простор для творческой мысли. Такая конструкция просеивает урожай вдоль движения мотоблока. Лемех-ковш загребает картошку в решетку, которая совершает возвратно поступательные движения вперед-назад. Для этого подвес выполнен на качающихся шарнирах.

Сам привод вибратора выполнен из трубы и эксцентрика, соединенного валом со шкивом. Шкив (на иллюстрации расположен сверху рамы) соединяется с колесом при помощи ременной передачи. Или при помощи углового редуктора может быть подключен к валу отбора мощности вашего мотоблока.

Просеянная картошка отгружается на грядку позади приспособления. Или по мере накопления, можно останавливать движение и грузить урожай в тару.

Вывод: перечисленные конструкции изготовлены фактически из хлама, который присутствует на любом подворье. Если и будет необходимость приобрести какие-то комплектующие – то они не сильно увеличат стоимость конструкции. Особенно в сравнение с фабричным экземпляром.

Важно! Самодельная картофелекопалка может стать причиной травм

Поэтому при эксплуатации соблюдайте элементарные меры предосторожности.. Картофелекопалка для мотоблока, видео инструкция подробного изготовления. Картофелекопалка для мотоблока, видео инструкция подробного изготовления

Картофелекопалка для мотоблока, видео инструкция подробного изготовления.

Картофелекопалка к мотоблоку является навесным устройством и используется вместе с мотоблоком. Эффективность ее работы высокая. Она способна обработать не только земельный участок, но и поле. Ее основная функция заключается в отделении клубней от почвы с последующей укладкой на поверхность участка.
