Картофелесажалка для мини-трактора: виды, своими руками, чертежи

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Разновидности картофелесажалок

На рынке представлены картофелесажалки нескольких видов, отличающихся между собой по форме и размеру, функциональным возможностям. Различен и размах цен на такие устройства. Можно приобрести как дорогие многофункциональные модели, так и недорогие бюджетные устройства.

Малогабаритные

Картофелесажалки небольших размеров используются для посадки семенного картофеля на приусадебном участке или на дачном огороде.

Конструкция устройства оснащена регулятором глубины посадки картофельных клубней и регулятором высоты земляного гребня, образующегося за счёт поднятия грунта.

Малогабаритные картофелесажалки подходят для мотоблоков как отечественных, так и зарубежных производителей.

Вес устройства в среднем составляет около 20−25 кг. Объем бункера составляет до 34 л. С её помощью можно обрабатывать ряды шириной от 60 до 75 см и посадить 6−7 картофелин на метр. Скорость посадки составляет 0,2 га/час.

Средние

Такие картофелесажалки имеют вместительный бак объёмом 44 литра. Это довольно большие тяжёлые сажалки, их вес составляет 41 кг, а производительность — 0.2—0.25 га/ч. Такие сажалки агрегатируются со средними и тяжёлыми мотоблоками.

Крупные

Применяются для обработки больших площадей. Имеют крупногабаритный бункер, картофель в который засыпается с помощью самосвала. Прикрепляется к трактору. Это мощные дорогие агрегаты, используемые в сельском и фермерском хозяйстве.

Стоимость устройств

Стоимость разных картофелесажалок зависит от факторов:

1. Объёма бункера. Мощные крупные сажалки для картофеля имеют бункер большого размера. Ими удобно пользоваться, так как не потребуется часто насыпать клубни в бункер и останавливать для этих целей мотоблок. Для небольшого дачного участка можно приобрести более дешёвые модели устройств с меньшим объёмом бака, вполне достаточным для обработки небольших территорий.
2. Возможность комплектования с мотоблоками разных видов. Чем больше вариантов сцепления предусмотрено, тем проще подобрать сажалку, и тем дороже будет её стоимость. При ограниченных средствах можно приобрести недорогую картофелесажалку и адаптеры к ней, также позволяющие комплектовать её с любым мотоблоком.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

• металлический уголок или профильная квадратная труба для рамы;
• ось с подшипниками для грунтозацепов;
• две шестерни и цепь для транспортёра;
• стальная проволока на 5—6 мм;
• любой конусный бункер или смастерить самому из жести;
• грунтозацепы (их делают из маленького газового баллона).

И также понадобятся инструменты:

• болгарка с набором отрезных дисков;
• сварочный аппарат постоянного тока с электродами;
• дрель, свёрла по металлу;
• прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены

Важно знать порядок работ:

• Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
• Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
• Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
• Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

• Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
• Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
• Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

https://youtube.com/watch?v=hSGLQiedgsM

Самодельная картофелесажалка для мини-трактора

Однорядные и двухрядные картофелесажалки работают с мини-тракторами мощностью 18-25 лошадиных сил. В классическом исполнении картофелесажалка для трактора состоит из бункера для клубней, рамы, сошки-плуга для рытья борозды, креплений конвейерного типа для захвата клубней и дисков для заделки борозды.

Алгоритм работы:

1. Сошка-плуг формирует борозду.
2. Направляющие конвейера достают клубень из бункера и забрасывают в борозду.
3. Диски засыпают канавки.

В зависимости от мощности имеющегося трактора и объема посадочных работ картофелесажалку можно сделать как однорядной, так и двухрядной.

Изготовление

Начинают с установки рамы, изготовленной из швеллера 8 размера. К раме крепят лонжероны с поперечинами для образования каркаса.

Затем спереди каркаса сваркой устанавливают крепления для соединения с мини-трактором и приваривают к лонжеронам металлические элементы для крепления бункера. Внизу рамы монтируют сошник-плуг и колесную ось.

Бункер-емкость для картофеля выпиливают из фанеры и соединяют металлическими уголками. Для предотвращения повреждения картофеля, бункер желательно обить мягким материалом.

В принципе, бункером может стать любая емкость, например, бак от старой стиральной машины.

Колеса картофелесажалки должны быть широкими, чтобы не создавать излишней нагрузки на почву. Некоторые дачные умельцы советуют делать колеса из старых газовых баллонов, разрезанных поперек, и с приваренными на внешнюю сторону полосками металла для лучшего сцепления с почвой.

В качестве сеялки выступает металлическая труба с диаметром от 10 см, обрезанная по высоте.

Для картофелесажалки в паре с мини-трактором желательно предусмотреть и место помощника, который будет контролировать процесс.

Автор статьи:Евгений Попов руководитель и главный редактор сайта. Потомственный огородник и агроном

Изготовление картофелесажалки своими руками

Сделать самостоятельно картофелесажалку к мотоблоку в домашних условиях довольно сложно. Некоторые операции (сварочные и токарные работы) придется все же делать в производственных условиях. Перед началом работ лучше сделать чертежи картофелесажалки для мотоблока своими руками. Это поможет просчитать количество материала и определить наиболее оптимальную последовательность работ.

Для производства данной работы понадобится:

• Лист стальной толщиной до 2 мм для сварки бункера.
• Труба профильная сечением 25х25 мм для сварки рамы изделия.
• Цепь мотоциклетная или велосипедная.
• Две одинаковые звездочки диаметром 80 мм.
• Ось колесная (придется вытачивать под размер используемых подшипников и внутренний посадочный диаметр звездочки).
• Колесные ступицы для крепления приводных колес.
• Диски культиваторные.
• Бороздодел (плуг). Делать его необходимо из куска прочного листового металла, так как на него будет оказываться высокое давление.

Порядок работ:

1. Первым делом сваривается рама конструкции, на которой будут установлены все рабочие части. Она сваривается из профильной трубы. К раме привариваются стойки конвейера, лонжероны, чтобы придать конструкции жесткости. Также к ней приваривается фаркоп для сцепления с мотоблоком.
2. Снизу привариваются крепежные конструкции плуга, дисков, обоймы и корпуса подшипников.
3. Далее производится сборка вала. На вал при помощи шпонки насаживается и закрепляется приводная звездочка транспортировочного конвейера. Сам вал устанавливается в подшипники. На его окончание монтируется ступица колес.
4. Следующим шагом производится изготовление чаш транспортера. Делаются они из толстой проволоки Ø 6 мм в форме кольца диаметром 60 мм (средний размер посадочного клубня). Снизу к кольцу приваривается кусок проволоки, делая углубление чаши.
5. Готовая чаша приваривается к креплению. Последнее приваривается к звеньям цепи. В зависимости от диаметра приводной звездочки, колеса и длины цепи можно опытным путем определить шаг установки чаш транспортера, чтобы расстояние между посадочными клубнями было от 25 до 30 см.
6. После того как цепь транспортера готова, приступают к монтажу холостой (натяжной) звездочки и натягивающего устройства картофелесажалки, сделанной своими руками. Принцип его работы такой же, как и принцип натяжения цепи велосипеда.
7. Далее монтируется бункер. Он должен быть смонтирован таким образом, чтобы рабочая часть транспортера проходила через него и захватывала посадочный материал. При этом цепь не должна цепляться за стенки бункера, так как это может привести к его разрушению.
8. После этого необходимо установить цепь. Чтобы продеть ее через отверстие бункера, цепь необходимо рассоединить. После этого она соединяется и устанавливается на рабочее место.
9. Холостая сторона транспортера закрывается желобом из тонкой оцинковки. Делается это для того, чтобы картофель при перекидывании транспортера не падал в неположенном месте.
10. Далее монтируются диски. Крепятся они на специальные сектора, которые позволяют при необходимости менять угол атаки и угол наклона.
11. Последним шагом устанавливаются приводные колеса.

Картофелесажалка для мотоблока

Автоматизированные картофелесажалки используют различные типы конструкций. Они бывают:

• Ложечковые. Своеобразные ложечки прикреплены к ленте или ремню типа конвейерного, который формирует широкое междурядье и одновременно с посадкой картофеля может использоваться для обработки почвы удобрениями или другими средствами. Благодаря ложечкам пропусков в посадке клубней практически не бывает.
• Ременные. Посадка клубней происходит с помощью ремней с углублениями. Основное преимущество плоскоременной конструкции – бережное обращение с клубными, которые, даже будучи проросшими, практически не повреждаются.
• Накалывающие конструкции применяют для посева нарезанного картофеля.

Процесс изготовления

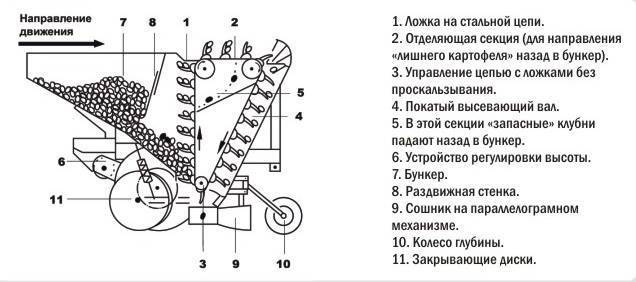

Принцип работы механизма несложен. Устройство состоит из следующих частей:

1 – конвейер для подачи картофеля. В данной ситуации — это цепь с ложечкоподобными захватами, размещенными на равном расстоянии друг от друга. Это расстояние определяет интервал посадки. Клубни поступают из бункера (5) и попадают в борозду. Борозду проделывают плугом-сошкой (4). Всю конструкции крепят на раме (3), на которой может быть установлен дополнительный бункер (2), подходящий и для внесения удобрений. Рама с помощью специального устройства соединяют с мотоблоком. Сам конвейер вращается приводными колесами (6), оснащенными специальными устройствами для сцепки с грунтом. Клубни засыпаются грунтом и окучиваются с помощью пары дисков (7).

Для изготовления двухрядного устройства нужен швеллер (квадратная труба) номер 8. Чтобы соединить элементы конструкции, понадобится стальной уголок и болты.

Резиновые колеса для картофелесажалки – не лучший вариант из-за возможной пробуксовки. Желательно использовать металлические колеса из гнутого металлопрофиля шириной не меньше 15 мм, на которые наварить специальные поперечные полоски для сцепления с грунтом. Спицы можно изготовить из любых стальных полос или труб. Втулку соединяет с приводной осью сваркой.

Обязательно требуются звездочки и цепи от транспортера или комбайна (цепь от велосипеда или мотоцикла не подойдет – порвется). Ложечкообразные захваты можно сварить из стального прута и сваркой же закрепить их на звеньях цепи.

Сошки-плужки делают из уголка и стальной полоски, а диски для окучивания лучше взять готовые – со списанной сельхозтехники. Во всей конструкции картофелесажалки именно диски – очень важный элемент: именно благодаря им картофельная грядка получается аккуратной, а клубни не утапливаются больше чем надо.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Посадка картофеля – трудоемкий процесс, особенно если нужно обработать почву большой площади. Чтобы облегчить задачу, огородники используют мотоблок. С помощью этой техники посадка картошки не забирает много времени, а обработать огород площадью в 5-6 получается за несколько часов.

Советы и предупреждения

Крепление подножки, ручек и клапана лучше всего осуществлять сваркой. Крепить элементы конструкции с помощью болтов, или саморезов, может и будет не менее прочно, но в тех местах, где они будут торчать концами внутри корпуса, будут образовываться препятствия для прохождения картофельных клубней.

Сборка конструкции

Перед сборкой всей конструкции убедитесь, что суммарный вес всех элементов не будет представлять для Вас проблемы при работе.

Устройство не должно быть слишком тяжелым, иначе Вы рискуете не облегчить свой труд, немного механизировав и ускорив процесс посадки картофеля, а наоборот усложнить себе жизнь, ворочая неподъемным устройством.

В то же время, корпус трубы должен быть достаточно прочным, чтобы выдержать множество циклов по вставлению и выниманию устройства из земли. Отдельные элементы конструкции ручной картофелесажалки в зависимости от предпочтений того, или иного конструктора могут быть сделаны по-разному.

Некоторые снабжают клапанный механизм дополнительным зацепом, чтоб можно было надежно контролировать ногой процесс его открытия и закрытия. Это, конечно, самый простой и примитивный сельскохозяйственный инструмент. Однако, в этом и заключается его прелесть.

Сделать картофелесажалку может каждый, материал для этого наверняка найдется в любом хозяйстве, а эффективность работу устройства весьма впечатляет.

Картофелесажалка из двухколесной тележки

Отдельно хочется рассказать о еще одной конструкции самодельного аппарата для посадки картофеля. Это двухколесная тележка, сверху которой размещен короб для подготовленных к посадке клубней.

В нижней части, между двумя ходовыми колесами, располагается устройство для равномерной подачи картофелин в заранее подготовленную борозду. Такая тележка едет над бороздой и в процессе перемещения, через равные промежутки выкладывает клубни картофеля.

Сзади такого аппарата может быть расположен засыпающий борозду щит, но в этом случае, для перемещения тележки потребуется больше усилий, или помощь второго человека.

Такой аппарат уже трудно назвать ручной картофелесажалкой, но это тоже несложный самодельный агрегат, который может собрать каждый из старых и ненужных предметов.

При перемещении тачки в углубления на колесе проваливаются картофельные клубни и движением колеса перемещаются вниз, в подготовленную борозду. Чтобы по пути клубни не вываливались, спереди от колеса располагается защитное крыло.

Лопат-комбайн

Еще одна конструкция, используемая для посадки картофеля, называется лопата комбайн. Это две рукоятки, которые могут сближаться и отдаляться друг, от друга открывая и закрывая конусообразный контейнер в который помещается картофелина для посадки.

В закрытом виде контейнер втыкается в землю, после чего ручки сводят вместе, контейнер раскрывается и картофельный клубень оказывается в земле. Удобно, но приходится каждый раз наклоняться и класть в конус по одной картофелине.

Как видите людьми придумано множество удобных и практичных устройств, облегчающих жизнь огороднику. Какие-то из них можно назвать удачными, какие то не очень, но все они помогают и с разной степенью успеха заменяют собой классическую лопату.

Почти также просто конструируется корморезка своими руками.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.
