Туалет на даче с выгребной ямой: устройство своими руками

Где же разместить туалет

При выборе места для туалета на дачном участке не стоит забывать о нормах и требованиях размещения подобной постройки. Особенно это касается тех сооружений, которые будут иметь контакт не только с почвой, но и грунтовыми водами. При выборе подходящего места следует учесть несколько правил:

1. Туалет должен быть построен в 25 метрах от любого водоема. Если же дачный участок расположен на наклонной местности, то устанавливать подобные сооружения следует ниже источника воды. Это не позволит нечистотам попасть в воду.
2. Если имеется погреб ил же подвал, то размещать туалет следует в 12 метрах от подобных построек.
3. Также санузел нужно размещать в 8 метрах от бани или сауны.
4. Туалет должен быть размещен в 4 метрах от построек, где проживают животные.
5. Не стоит размещать глазет около деревьев и кустарников. Между ними должно быть расстояние в 4 метра.
6. Туалет нужно размещать в метре от границы с соседним участком.

Помимо этих правил, при выборе подходящего места следует учитывать розу ветров. Это позволит избежать неприятностей с соседями.

Без ямы

Уличный туалет на даче без выгребной ямы сооружается на порядок быстрее и проще. Для сбора отходов здесь предусмотрен герметичный бак, традиционно размещаемый под седалищем. Решение задачи, какой выбрать туалет на дачу с накопительной емкостью, сводится к рассмотрению различных вариантов переработки отходов и нейтрализации зловония.

Наибольшей популярностью пользуются следующие виды деревенских туалетов без выгребной ямы:

Туалеты на улице и на даче без выгребной ямы имеют целый ряд преимуществ:

• При обустройстве отпадает необходимость выкапывания и герметизации ямы.
• Экономятся средства на вызове ассенизатора и обустройстве удобного подъездного пути для машины.
• На установку уходит очень мало времени.
• После переработки отходы разрешается использовать для удобрения почвы.

Виды дачных туалетов

Рассмотрим три типа: люфт – пудр клозеты, биотуалеты.

Люфт-клозет

Получил своё название от вентиляционного канала, совмещённого с дымоходом. За счёт его нагрева образуется тяга. Естественно, никаких запахов. Летом для создания тяги в нижний отдел дымохода встраивают простейший нагреватель типа лампы накаливания на 15 – 20 Вт.

Яма периодически откачивается.

Должен иметь одну наружную стену, в ней устраивается форточка.

Рис. 3. 1 – дымоход; 2 – люфт-канал; 3 – утеплённая крышка; 4 – стандартный канализационный люк; 5 – вентиляционная труба; 6 – глиняный замок; 7 – кирпичные стены.

Рис. 4. Внутридомовой люфт-клозет с индивидуальной вентиляцией

Довольно сложная, но безупречная в санитарном отношении конструкция. Расчёт объёма такой: при очистке раз в год 1 куб на человека: при четырёх – 0,25 куба. При любых расчётах глубина не менее 1 метра: уровень содержимого не должен быть менее 50 см от земли.

Яма герметична: по глиняному замку заливается бетонное дно, стены также бетонные или обкладываются кирпичом. Внутренние поверхности изолируют битумом. Вентиляционное отверстие всегда должно быть выше обреза трубы, по которой поступают отходы.

Конечно, такая схема не совсем вписывается в понятие дачный домик, но этот тип туалета не вызовет претензий ни у соседей, ни у органов местной власти

Это очень важно!. Такая же конструкция уличного типа. Такая же конструкция уличного типа

Такая же конструкция уличного типа.

Рис. 5; 1 – вентканал; 2 – герметичная крышка; 3 – глиняный замок; 4 – герметичная оболочка ямы; 5 – содержимое; 6 – отбойная доска; 7 – вентиляционное окно.

Конструкций стульчака достаточно много, выпускается именно для таких туалетов и санфаянс.

Рис. 6. Унитаз для люфт-клозетов.

Диаметр внутреннего отверстия 300 мм, крышка в комплект не входит.

Очистка

Со временем в яме образуется ил, который не даёт жидкости дренировать. В результате яма быстро заполняется.

Для того чтобы его восстановить фильтрацию, народные умельцы советуют перемешать содержимое химическими способами: негашёной известью, карбидом кальция, дрожжами. Положительный эффект может наблюдаться в 1 – 2 случаях из 10. В остальных – крупные неприятности.

Сегодня есть широчайший ассортимент биологических средств и стимуляторов для выгребных ям, которые без шума и пыли ликвидируют ил, превратят содержимое в компост, пригодный для выращивания даже овощных культур.

Конечно, для этого нужно время: не менее 2 – 3 лет в зависимости от среднегодовой температуры, точного соблюдения инструкции производителя, особенно по срокам внесения. От запаха можно избавиться в течение нескольких недель.

Если это не имеет практического смысла или противоречит культурным традициям, вызов спецавтомобиля решит все проблемы. Когда такие визиты покажутся затратными, время подумать о другом варианте, который рассмотрим ниже.

Санитарные нормы

Возводить дачный туалет своими руками с выгребной ямой придётся с учётом того, что при среднесуточном стоке менее 1 кубометра она может иметь открытое дно, свыше – только закрытое.

Освобождается она от содержимого не реже 2 раз в год. Сигнал для этого – уровень содержимого менее 35 см от уровня земли.

Дезинфекция выгребных ям уличных уборных проводится смесью такого состава.

• Известь хлорная 10%.
• Гипохлорид натрия 5%.
• Нафтализол 10%.
• Креолин 5%
• Метасиликат натрия 10%.

Чистая сухая хлорка запрещена: выделяет смертельно опасный хлор при увлажнении.

Пудр-клозет

Здесь яму заменяет ёмкость небольшого размера. Имеются вёдра с герметичной крышкой, которую снимают перед процедурой. По её окончанию содержимое «припудривают» органическим материалом. Запах при открытой крышке есть, особенно в жаркое время. Использование биопрепаратов его существенно снижает.

Рис. 7. 1 – вентиляционное окошко; 2 – крышка; 3 – стульчак; 4 – ёмкость; 5 – деревянный каркас; 6 – основа каркаса; 7 – гравийно-щебневая засыпка; 8 –дверь.

Преимущества такой конструкции в том, что уличный туалет для неё не обязателен. Это может быть уголок хозяйственной постройки, подвала. Наличие вентиляционного окошка или трубы обязательно.

Пудр-клозет легко трансформируется в компостный и обратно. Рациональное решение – комбинация его с душем или хозяйственным помещением.

Рис. 8. Совмещённое строение.

Современные модели представляет Елена Малышева.

Электрический туалет оставляет после себя горстку золы, но использовать её в качестве удобрений нельзя. Это относится и к химическим устройствам.

Какой туалет выбрать для дачи садовый сухой пудр-клозет

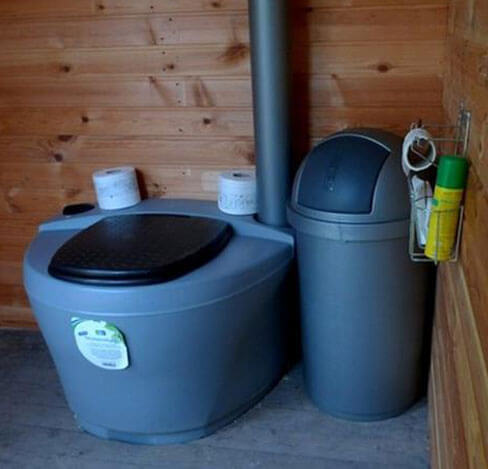

Сухой туалет (пудр-клозет) представляет собой небольшую конструкцию, в которой находится обычный деревянный стульчак с крышкой, а под ним расположена легко извлекаемая емкость. Рядом со стульчаком устанавливают емкость с торфом, опилками или другим сухим материалом для присыпки (припудривания) нечистот после каждого посещения туалета. Для такого припудривания отходов можно также использовать золу, сухой торф или торфяную крошку. При недостатке этих компонентов в данном виде туалетов для дачи разрешено использовать смесь этих материалов с сухой садовой землей. Из-за такого процесса припудривания и появилось название этого типа туалета.

С помощью присыпки можно избавиться от неприятного запаха, предотвратить размножение мух и получить полноценное удобрение.

Правильно оборудованный сухой туалет при правильном его использовании станет наиболее подходящим дешевым в эксплуатации вариантом. Принцип действия канализации такого туалета заключается в действии земного притяжения при наличии естественного уклона.

Каждые 3-4 дня заполненную емкость необходимо аккуратно вынимать через заднюю боковую дверцу и опорожнять в компостную яму или в специальный бак, где содержимое следует засыпать торфом или опилками.

Если туалетом пользуются 4-5 человек и более, то рекомендуется опорожнение емкости проводить чаще. Желательно удалять содержимое ежедневно, чтобы легче было поднимать емкость. Впоследствии из него можно получить компост, пригодный для удобрения огорода.

Решая, какой туалет сделать на даче, учитывайте, что возведение пудр-клозета вместе с затратами на оцинкованное или эмалированное ведро считается самым дешевым вариантом. Кроме того, существует и еще одно преимущество такого типа туалета: для его строительства не требуется никаких согласований

Важной особенностью пудр-клозета является отсутствие выгребной ямы, поэтому только такой тип туалета разрешено сооружать даже при высоком уровне грунтовых вод

Пудр-клозет на даче является идеальным дачным вариантом, особенно если на участке выращивается большое количество растений, для которых предполагается использование удобрений, потому что содержимое накопительной емкости такого туалета легко можно переместить в компостную кучу.

Сухой туалет для дачи может находиться в любом месте участка, его разрешено совмещать с баней или другими хозяйственными постройками. Кроме того, он может располагаться вблизи жилого дома или в пристройке под одной крышей с ним при наличии соответствующей вентиляции.

Дачный сухой туалет очень удобен в том случае, если на участке отсутствует водопроводная сеть. При использовании торфа или торфяной крошки для припудривания отходов получается подобие самодельного торфяного биологического туалета, у которого есть свои существенные преимущества перед туалетом с традиционной выгребной ямой.

При этом не нужно затрачивать лишние средства на покупку пластикового торфяного биотуалета.

Необходимо наличие компостной ямы на дачном участке, так как практически все биологические туалеты, встречающиеся в продаже, нуждаются в доступе к канализации или к компостной яме.

Общая информация

Прежде чем разбираться с вентиляцией, нужно уточнить, как устроена автономная канализация. Автономная канализация – система трубопроводов для выведения отходов из здания, заканчивающаяся в выгребной яме. Выгребные ямы могут быть нескольких видов:

1. Яма с земляным дном, поглощающего типа.
2. Яма герметичного типа.
3. Септик.

Самый простой и распространённый вариант выгребной ямы – конструкция с земляным дном. Земля обеспечивает естественное поглощение и очистку воды. Такая «экономная» канализация является вредной для окружающей среды, так как не обеспечивает должного уровня очистки от фекальных и иных стоков из дома.

Герметичная яма оборудуется из бетонных колец и плит. Стыки выгребной ямы из бетонных колец герметизируют. Такая канализация безопасна для окружающей среды, но требует частой прочистки и откачки отходов.

Септик – самая эффективная система. Он может быть самодельным или промышленного производства. Самодельный септик обеспечивает надёжную очистку стоков и выведение очищенной жидкости в почву за счёт обустройства дна фильтрующими материалами из нескольких слоёв (гравий, битый кирпич, камни, шлакобетон). Стены септика могут быть выполнены из бетонных колец, кирпича или других подручных материалов.

Любой вид выгребной ямы требует обустройства системы вентиляции. Промышленные септики могут быть оборудованы дополнительной системой биологической очистки и встроенной системой вентиляции, которая позволит эффективно устранять все запахи и газы. При самостоятельном строительстве выгребной ямы или септика вентиляция конструируется с учётом особенностей ёмкости для стоков, её характеристик и расположения.

Задачи, которые решает вентиляция в автономной канализации частного дома:

1. Выведение неприятного запаха.
2. Удаление продуктов разложения органики (метана и других соединений), большие объёмы которых могут привести к отравлению, возгоранию и даже взрыву.
3. Поддержание оптимального давления в трубопроводе.

При сливе отходов в трубе образуется пространство разряжённого воздуха или вакуум. После прохождения отходов разряжённое пространство, по естественным законам физики, заполняется воздухом. Если есть вентиляция, заполнение происходит за счёт поступления свежего воздуха через специальные трубопроводы.

Если специальной конструкции воздухообмена нет, высвободившееся пространство будет заполняться из отверстий в доме (раковина, ванна), а это приведёт к нарушению работы канализационной системы.

Вентиляционная система может быть двух видов:

• естественной;
• принудительной.

Вентиляционная система в канализационной яме может быть естественной и принудительной

Температура влияет на давление, разница которого обеспечивает движение воздушных масс. В принудительной системе воздухообмен обеспечивается благодаря оборудованию дополнительного вентилирующего оборудования, которое нагнетает воздух.

Принудительная вентиляция в частном доме заключается в подключении к фановой трубе вытяжного вентилятора, который будет удалять неприятный запах из помещения за пределы здания. Вентилятор аккуратно монтируется в вытяжной канал и подключается к электропитанию.

ДОСТРАИВАЕМ ДАЧНЫЙ ТУАЛЕТ

Теперь нужно установить дверь. Мы взяли стандартную деревянную дверь  80 на 200 см.Прикрутим на её торец разъёмные петли, предварительно вырезав стамеской углубление, прислоним дверь к проёму из 2-х вертикальных столбов и нарисуем на стойке отметку, где будут установлены вторые части петель. Стамеской вырежем углубление под петли, закрутим их саморезами, наденем дверь на место.

Когда мы ставили каркас строения, то располагали горизонтальные распорки таким образом, чтобы получившиеся проёмы можно было застеклить.

Ширина бруса у нас равна 10 см, мы возьмём 2 планки шириной 60 мм, высотой 10 мм, отрежем по длине проёма, закрутим их снизу и сверху распорок. Это будут упоры для стекла. Таким образом, у нас останется по 20 мм с каждой стороны для вставки стекла. Теперь нужно отрезать стекло. Резка стекла — дело не очень сложное. Замерим проёма для стекла, отметим на стекле метки и с нажимом проведём тонкую линию стеклорезом. Пододвинем стекло с линией на край стола и резким движением отломим отрезанный кусок. Окна будут с двойным остеклением, поэтому нам нужно отрезать по 2 одинаковых стекла для каждого окна. Остекление в душе и туалете у нас будет по периметру строения, поэтому стекла потребуется много. После того, как отрезали стекло, вставим его на место и закрепим штапиками.

Пришло время построить стенки. Мы обобьём каркас тёсом толщиной 2 см. Начнём монтировать его внутри туалета. Отрезаем тёс по ширине стены, шуруповёртом прикручиваем его саморезами от низа до потолка.

     Теперь строение нужно утеплить. Для этого возьмём пенопласт толщиной 10 см, плотно вставим его между стойками.

     Щели можно запенить монтажной пеной. Точно так же утеплим потолок.

   После этого обобьём деревом стены снаружи и потолок внутри. Для окончательной отделки отшлифуем тёс болгаркой с насадкой для наждачной бумаги. В конце обработаем дерево антисептиком и красим всё помещение акватексом цвета сосна.

   Чтобы пользоваться дачным туалетом, когда на улице темно, нужно провести электричество. Мы протянули провода от дома до нашего строения на расстояние 15 метров. Сначала к стенам дома и постройки на высоте 3 метра прикрутили анкерные винты с крючками, соединили их стальной проволокой, натянули её с помощью растяжек.

   К стальной проволоке пластиковыми хомутами прикрепили электрический провод, предварительно спрятав его в защитную оплётку. В стене нашего строения длинным сверлом просверлили отверстие, аккуратно протащили провод внутрь. Внутри закрепили распаячную коробку и развели провода для розетки, выключателя, лампочки.

   Плафон с энергосберегающей лампочкой установили на потолке, розетка понадобилась для подключения электрообогревателя, чтобы нагревать помещение в холодное время года. Снаружи повесили фонарь в стиле кантри, провода спрятали в защитный короб. Выключатель электричества повесили уже на стене дома. Если появилось желание посетить туалет вечером или ночью, включаем выключатель, загорается уличный фонарь и освещает дорожку.

   Чтобы пользоваться туалетом в зимнее время года без последствий для здоровья, рекомендуем приобрести в магазине сиденье из пенопласта

Оно будет тёплым в любые морозы, что, согласитесь, немаловажно

Варианты выгребных ям

Такая конструкция представляет собой яму, которую выкапывают около дома, и куда стекают канализационные стоки. Часть нечистот перерабатывается бактериями, часть оседает на дно. Другая часть (жидкая) просачивается вглубь земли. Так вот то, что осело на дно ямы, надо периодически удалять, чтобы канализационное сооружение не переполнилось. Именно поэтому его называют выгребным.

Сегодня ямы для туалета на даче выгребного типа – это не просто выкопанные в грунте углубления. Предлагается большое количество современных вариантов сооружения выгребных ям, где используются разные строительные материалы или готовые изделия. Как пример, бетонные кольца, резервуары, возведенные из кирпича или бетонных блоков, готовые пластиковые или металлические емкости, даже резиновые шины от автомобилей.

Монолитная выгребная яма для туалета Источник reloky.sezyrokina.ru.net

Рассмотрим некоторые конструкции с использованием различных материалов и изделий. Но предварительно обозначим один момент.

Важно точно определиться с местом расположения выгребной ямы

1. Минимальное расстояние до фундамента дома – 5 м.
2. До питьевых колодцев или скважин – 30 м.
3. До забора соседа – 5 м.
4. Оптимальный вариант – ближе к дороге, если утилизация канализационных нечистот будет проводиться ассенизационной машиной. Или до ямы придется провести проезжую дорогу.

Самый простой вариант выгребной ямы – углубление в земле, над которым устанавливают деревянный домик. После заполнения углубления домик переносят в другое место, где также выкапывают яму. А использованную просто закапывают. Через год нечистоты превращаются в отличный перегной. На этом месте хорошо растут деревья.

Вариант на самом деле простой, но для большого загородного дома он не подойдет. Все-таки хочется жить хорошо, пользуясь плодами цивилизации. А значит, на даче лучше сделать хорошую большую яму, чтобы в нее стекали стоки не только из туалета, но из ванной и кухни.

Сборник туалетных нечистот с фильтрующим слоем Источник mastergrad.com

Расчет объема дачной выгребной ямы

Сложность эксплуатации канализационных сооружений данного типа заключается в том, что все нечистоты, выходящие из дачи, собираются в яме и практически не утилизируются самостоятельно, как это происходит в септиках. Поэтому расчета объема, как такового, нет.

Владельцы дач сами решают, каких размеров будет выкапываемая яма. Чем больше, тем лучше. Реже придется производить откачку. Оптимально – 2 м³ на одного человека. К примеру, если на даче в летний период постоянно проживает 3 человека, то придется сооружать яму объемом 6 м³. Хотя это не строгий параметр.

Яма из железобетонных колец

Переходим к рассмотрению сооружения ям из разных материалов. Итак, канализационное выгребное сооружение из железобетонных колец для туалета на даче. Сразу надо оговориться, что для монтажа бетонных изделий потребуется подъемный кран, что увеличит себестоимость проекта. Но такая конструкция обладает достаточно длительным сроком эксплуатации, практически вечным.

Выгребная яма из ж/б колец Источник musorish.ru

Вот последовательность проводимых строительных операций:

1. Выкапывают котлован глубиною выше уровня пролегания грунтовых вод.
2. Его дно выравнивают и засыпают песком толщиною 10-20 см, который трамбуют.
3. На подготовленную подушку с помощью подъемного крана укладывают железобетонный блин, который приобретается как отдельный дополнительный элемент к бетонным кольцам.
4. На днище укладывают друг на друга сами железобетонные кольца.
5. Сверху устанавливают бетонную крышку с люком.
6. Внешние поверхности колец обрабатывают битумной мастикой или горячим битумом. Это гидроизоляция, которая продлит срок службы железобетонных изделий. Оптимально делать это не на собранной конструкции, а каждый элемент обрабатывать по отдельности до начала монтажа.
7. Зазор между кольцами и стенками котлована засыпают грунтом.
8. Стыки между элементами конструкции изнутри замазывают гидроизоляционным составом, к примеру, Бетонконтакт.
9. На крышку устанавливают пластиковую трубу в качестве выхлопной вентиляции.

Туалет для дачи из бетонных колец собирают за один день. Это одна из главных положительных характеристик канализационного сооружения данного типа.

Правила размещения накопителя на участке

Место для основного элемента локальной канализационной системы на участке выбирается согласно закону Российской Федерации «О санитарно-эпидемиологическом благополучии населения», а также с соблюдением правил добрососедства. Чтобы правильно соорудить накопитель, изучите нормы выгребной ямы на участке, которые во многом зависят от ее конструкции.

Требования к размещению очистителя без дна:

• Котлован копайте на прилегающем к зданию участке.
• Накопитель размещайте ниже уровня забора питьевой воды.
• Его форма может быть любой, но лучшей считается круглая — из нее легче выкачивать нечистоты, грязь не остается по углам.
• Рекомендуется соблюдать нормы расстояния выгребной ямы до жилого дома — не менее 25 м, хотя не существует единого мнения о безопасном расстоянии от отстойника до жилища. Другие строения могут находиться до 10 м от ямы.
• Согласно нормам выгребной ямы, от соседского дома до накопителя оставьте не менее 20 м. Это достаточное расстояние, при котором токсичные испарения, выделяемые из отстойника, безвредны для человека. Юристы рекомендуют взять у соседей письменное разрешение на обустройство этих систем.
• Строительство накопителя ближе 10 м от здания может привести к затоплению подвала и разрушению фундамента строения. Если между ним и жилым домом на чужой территории расстояние меньше, соседи имеют право подать на хозяина в суд, который может оштрафовать владельца.
• Между забором и сточной ямой оставьте 1-1,5 м. Это достаточное расстояние, чтобы выкачать нечистоты ассенизаторской машиной, не заезжая на территорию участка.
• Не ройте отстойник глубиной более 3 м. Такие размеры позволяют полностью выкачать нечистоты из резервуара, т.к. шланг устройства достанет до дна. Оставьте между дном ямы и грунтовыми водами не менее 1 м, что обеспечит их чистоту.
• При строительстве накопителя на участке с уклоном не допускайте попадания отходов в подземные воды. Впоследствии ближайшие колодцы окажутся загрязненными нечистотами.

Правила размещения общих сливных ям для нескольких семей:

• Накопители строятся на расстоянии от 20 до 100 м до жилых домов, детских садов, школ, площадок игр детей, и т.д.
• Если резервуар планируется расположить на территории частного домовладения, расстояние до жилья должно оставаться в пределах 8-10 м.
• При возникновении спорных вопросов между соседями по поводу размещения накопителей с проблемой обращайтесь к представителям общественности и комиссии местных административных советов. Решение может не соответствовать нормам СНиП выгребных ям, но неизменным остается одно требование — от источников воды накопитель должен располагаться на расстоянии не менее 50 м.

Требования к расположению герметичных септиков:

• Конструкцию можно размещать на расстоянии 5 м от кухни или другой постройки.
• Закрытый септик объемом 8 м3 разрешается установить на расстоянии 8 м от строений.
• В случае невозможности выполнить эти требования обращайтесь в Санэпидемнадзор для получения разрешения на более близкое размещение к дому отстойников.

Согласно нормам строительства выгребной ямы, накопитель должен находиться на определенном расстоянии от водопроводных и газовых труб на участке, в зависимости от состава почвы. Требования указаны в таблице:

Материал трубы	Назначение	Расстояние
Железобетон, асбест	Водопровод	5 м
Чугун, диаметр трубы до 200 мм	Водопровод	1,5 м
Чугун, диаметр трубы более 200 мм	Водопровод	3 м
Металл	Газопровод	5 м

На глинистых почвах между резервуаром и колодцем обеспечьте расстояние 20 м, на суглинистых — 30 м, на песчаных и супесчаных — не менее 50 м. Такое расстояние не позволит загрязнить водопровод при возможных авариях.

Несоблюдение требований к выгребной яме может стать причиной создания неудобств хозяевам и соседям. Могут появиться такие неприятные моменты:

• Повреждение фундамента жилой постройки из-за появления в стенах трещин и деформаций. Признаки разрешения можно увидеть на всей поверхности стены.
• Неприятный запах, который мешает отдыху людей, которые живут совсем близко от сливной ямы.
• Большое количество неочищенных стоков попадает в почву рядом и изменяет ее химический состав. В результате рядом с накопителем высыхают деревья и кустарники.
